一、产品概述：

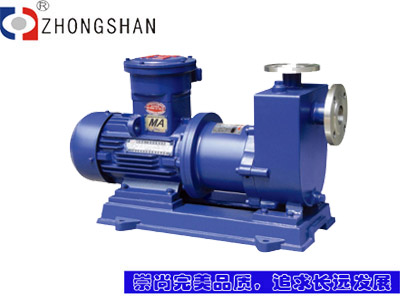

ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．
二、工作原理：

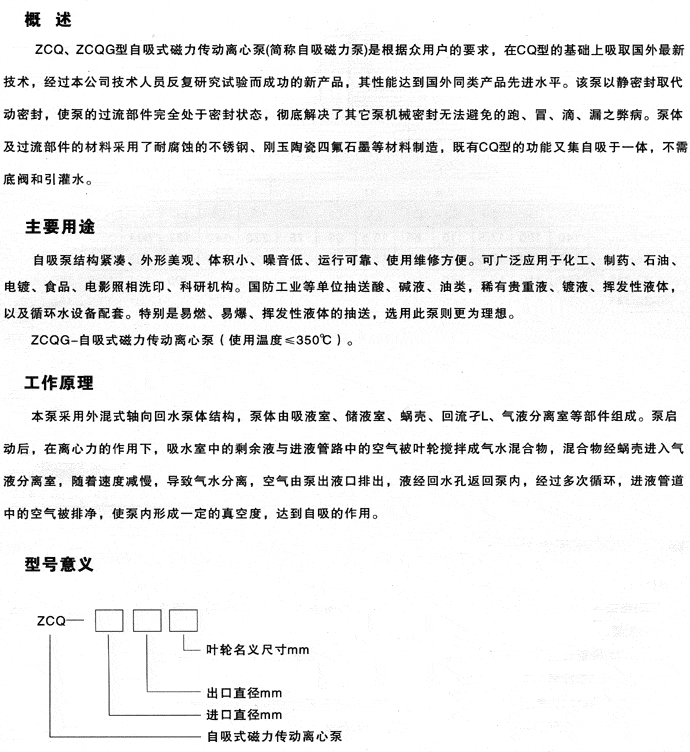

本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
三、的主要性能参数：
扬程：12-50m
电机功率：0.37-15kW
使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
|
型号
进口-出口 |
流量
Q
m3/h |
扬程
H
m |
转速
n
r/min |
效率
ゥ
% |
配带电
机功率
KW |
自吸
性能
m/3分 |
|
ZCQ20-16-100 |
0.8
1.6
1.9 |
8.5
12
6 |
2900 |
17
19
20 |
YS7112
0.37 |
4 |
|
ZCQ25-20-115 |
1.5
3
3.6 |
16.5
15
13.5 |
2900 |
24
26
27 |
YYB802-2
1.1 |
4 |
|
ZCQ32-25-115 |
1.9
3.2
3.8 |
17
15
13 |
2900 |
23
30
31 |
YYB802-2
1.1 |
4 |
|
ZCQ32-25-145 |
1.9
3.2
3.8 |
27
25
23 |
2900 |
21
28
29 |
YYB802-2
1.1 |
4 |
|
ZCQ40-32-125 |
3.8
6.3
7.5 |
22
20
18.5 |
2900 |
28
35
36 |
YYB90L-2
2.2 |
4 |
|
ZCQ40-32-160 |
3.8
6.3
7.5 |
34
32
29 |
2900 |
25
32
33 |
YYB120M-2
4.0 |
4 |
|
ZCQ50-40-145 |
7.5
12.5
15 |
27
25
23 |
2900 |
30
42
43 |
YYB112M-2
4.0 |
4 |
|
ZCQ50-40-160 |
7.5
12.5
15 |
34
32
29 |
2900 |
28
39
40 |
YYB112M-2
4.0 |
4 |
|
ZCQ50-32-200 |
7.5
12.5
15 |
52.5
50
48 |
2900 |
21
31
32 |
YYB132S2-2
7.5 |
4 |
|
ZCQ65-50-125 |
15
25
30 |
22
20
18.5 |
2900 |
40
51
52 |
YYB132S1-2
5.5 |
4 |
|
ZCQ65-50-160 |
15
25
30 |
34
32
29.5 |
2900 |
32
43
44 |
YYB132S2-2
7.5 |
4 |
|
ZCQ65-40-200 |
15
25
30 |
53
50
47 |
2900 |
25
37
38 |
YYB160M2-2
15 |
4 |
|
ZCQ80-65-125 |
30
50
60 |
22.5
20
18 |
2900 |
41
52
53 |
YYB132S2-2
7.5 |
4 |
|
ZCQ80-65-160 |
30
50
60 |
34
32
29 |
2900 |
36
48
49 |
YYB160M2-2
15 |
4 |
|
ZCQ80-50-200 |
30
50
60 |
53
50
47 |
2900 |
36
46
47 |
YYB180M-2
22 |
4 |
|
ZCQ80-50-250 |
30
50
60 |
84
80
75 |
2900 |
36
46
47 |
YYB220L2-2
37 |
4 |
|
ZCQ100-80-160 |
60
100
120 |
35
32
28 |
2900 |
46
55
56 |
YYB180M-2
22 |
4 |
|
ZCQ100-65-200 |
60
100
120 |
54
50
47 |
2900 |
42
53
56 |
YYB220L2-2
37 |
4 |
|
ZCQ100-65-250 |
60
100
120 |
86
80
74.5 |
2900 |
37
48
49 |
YYB250M-2
55 |
4 |
ZCQ型磁力传动离心泵|详细说明
|

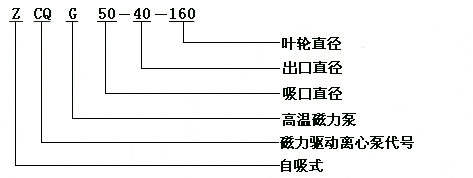

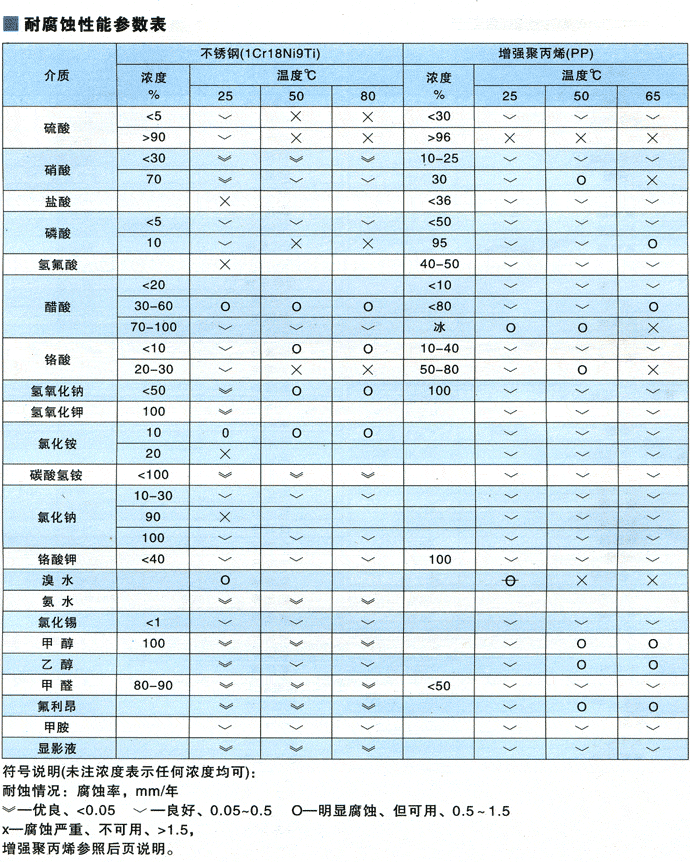

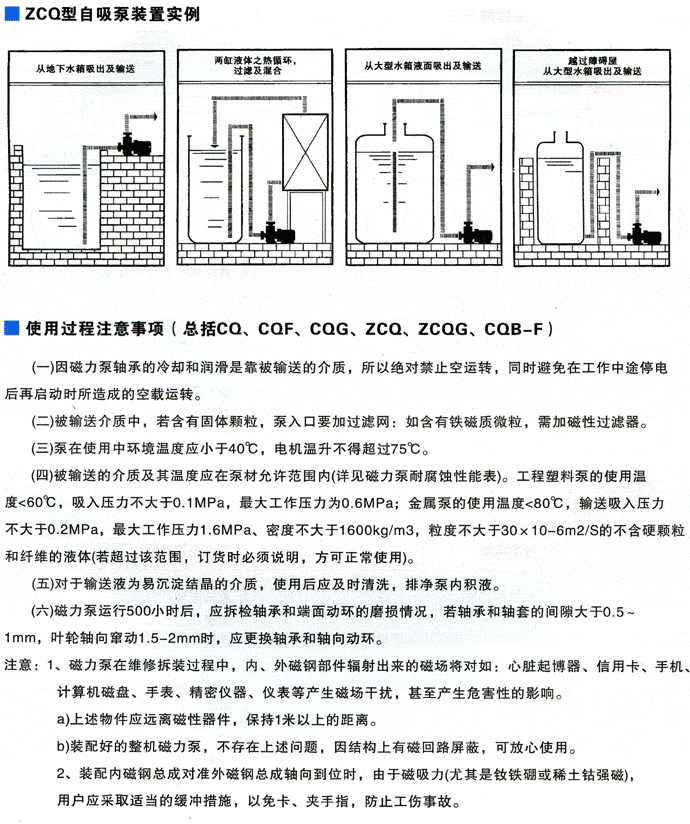

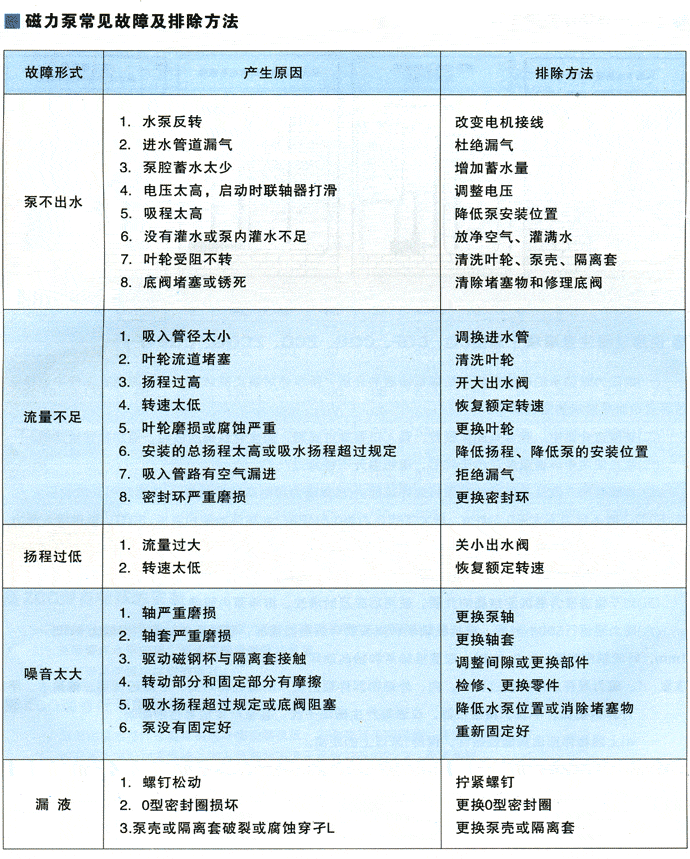

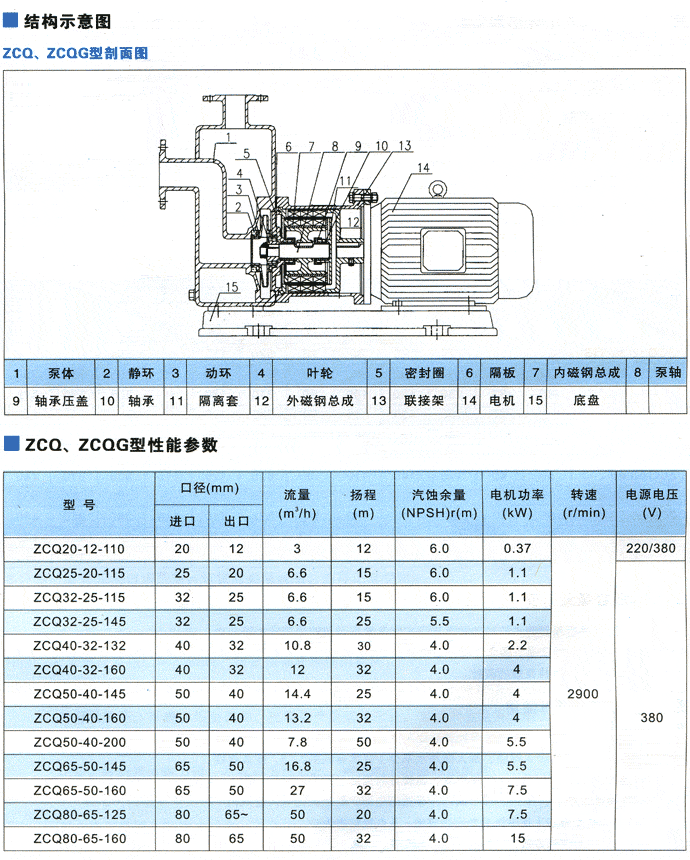

ZCQ型磁力传动离心泵\概述、主要用途、工作原理、型号意义、2、结构示意图、性能参数、外形和安装尺寸、自吸泵的安装、自吸泵的使用、自吸泵装置实例、使用过程注意事项、常见故障及排除方法、耐腐蚀性能参数
|
|
