结构原理
1泵的结构：该泵的由电机、传动箱、缸体等三部份组成。
2传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成；通过旋转调节手轮来实行高调节行程，从面改变膜片伸缩距离来达到改变流量的目的。
3缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。
4工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，此时吸入阀关闭，排出阀打开，吸入液体；当液体膜片向前死点移动时，此时吸入阀关闭，液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
5流量调节特性：泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变挺杆间的间距，改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程，精确率为95％.
结构说明
|
序号 |
零件名称 |
序号 |
零件名称 |
序号 |
零件名称 |
序号 |
零件名称 |
|
1 |
电机 |
8 |
偏心轮轴承 |
15 |
顶杆 |
22 |
泵头 |
|
2 |
电机座 |
9 |
主轴 |
16 |
导向轴套 |
23 |
螺栓 |
|
3 |
电机联轴节 |
10 |
蜗轮 |
17 |
键 |
24 |
膜片 |
|
4 |
橡胶缓冲块 |
11 |
轴承 |
18 |
弹簧座 |
25 |
油封 |
|
5 |
调节手轮 |
12 |
轴承盖 |
19 |
弹簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺丝 |
20 |
密封圈 |
27 |
出水阀总成 |
|
7 |
调节顶杆 |
14 |
蜗杆 |
21 |
进水阀总成 |
28 |
泵体 |

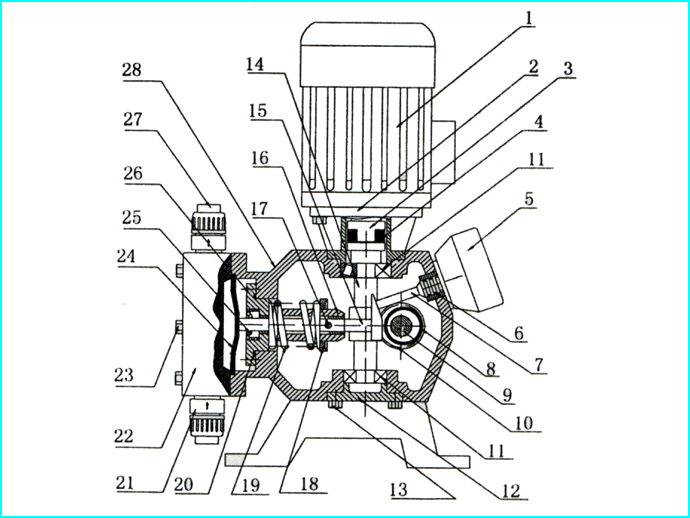

结构图
