| CQB-F型衬氟磁力泵 |
|
|

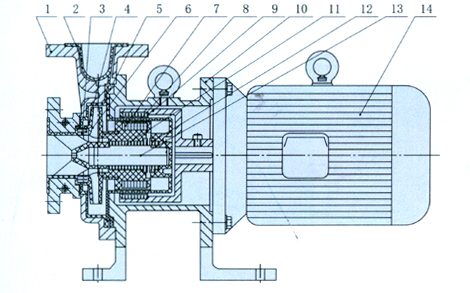

CQB-F衬氟磁力泵结构图
|
1 |
泵壳 |
2 |
泵壳衬里 |
3 |
动环 |
4 |
静环 |
5 |
密封圈 |
|
6 |
叶轮 |
7 |
内磁钢总成 |
8 |
隔离套 |
9 |
外磁钢总成 |
10 |
联接架 |
|
11 |
轴承 |
12 |
止推轴承 |
13 |
轴 |
14 |
电机 |
|
|
|

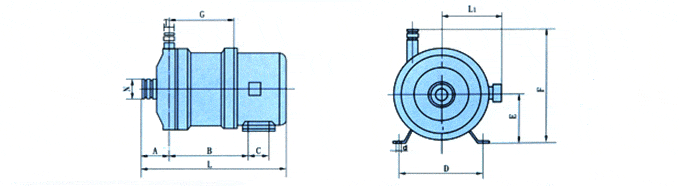

CQB-F氟塑料磁力泵形形安装尺寸图： |
 |
|

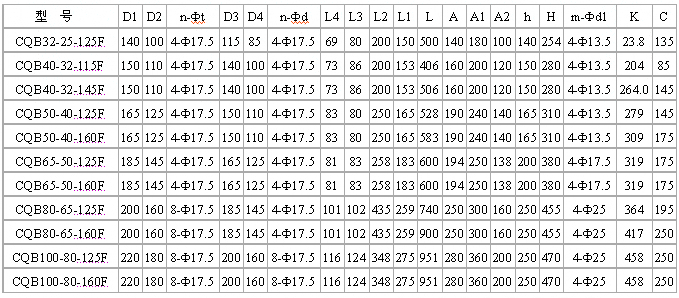

CQB-F氟塑料磁力泵外形安装尺寸表： |
 |
|

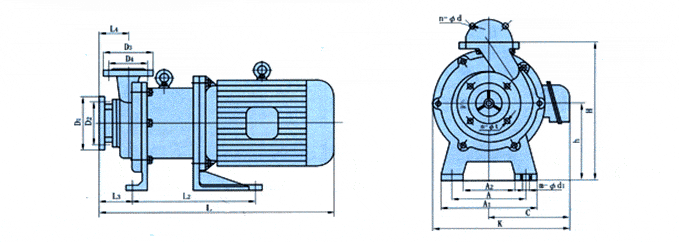

CQB-F氟塑料磁力泵形形安装尺寸图： |
 |
|
CQB-F氟塑料磁力泵外形安装尺寸表： |
|
|

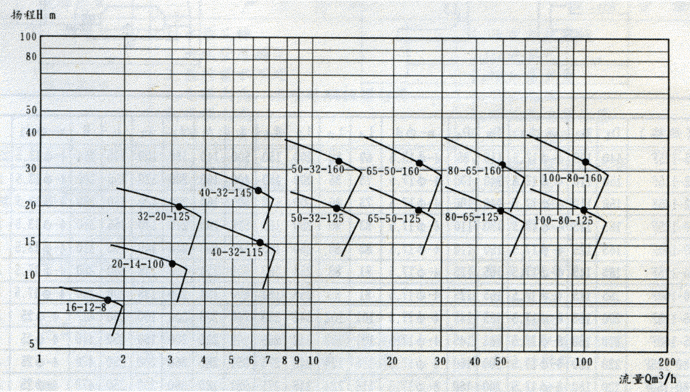

CQB-F氟塑料磁力泵曲线图谱：
|
